Решение распространенных проблем при сверлении

Распространенные проблемы сверления в металлообработке и их решения

В области точной металлообработки качество сверлильных операций напрямую влияет на производительность продукта и точность сборки. На практике постоянные проблемы, такие как чрезмерное образование заусенцев и отклонение диаметра отверстия, часто приводят к увеличению объема доработок и повышению производственных затрат. Эти дефекты обычно являются результатом сложного взаимодействия факторов, включая свойства материала, характеристики инструмента и параметры обработки. Опираясь на принципы резания металлов и опыт с производственного этажа, эта статья представляет собой системный набор решений, охватывающий выбор сверла и контроль процесса. В ней рассматриваются стратегии оптимизации параметров для инструментов из высокоскоростной стали (HSS) и карбида при различных рабочих условиях, а также потенциальное влияние условий цеха на точность обработки. С помощью установления измеримых стандартов инспекции и превентивных механизмов, цель статьи — помочь техникам быстро выявлять коренные причины и достигать стабильного контроля качества в процессе сверления.

Практические решения для предотвращения образования заусенцев при сверлении

1. Выбор сверла имеет значение

• Выбор материала: Для нержавеющей стали используйте сверла с кобальтовым сплавом HSS (HSSE); для алюминиевых сплавов подходят обычные сверла из HSS.

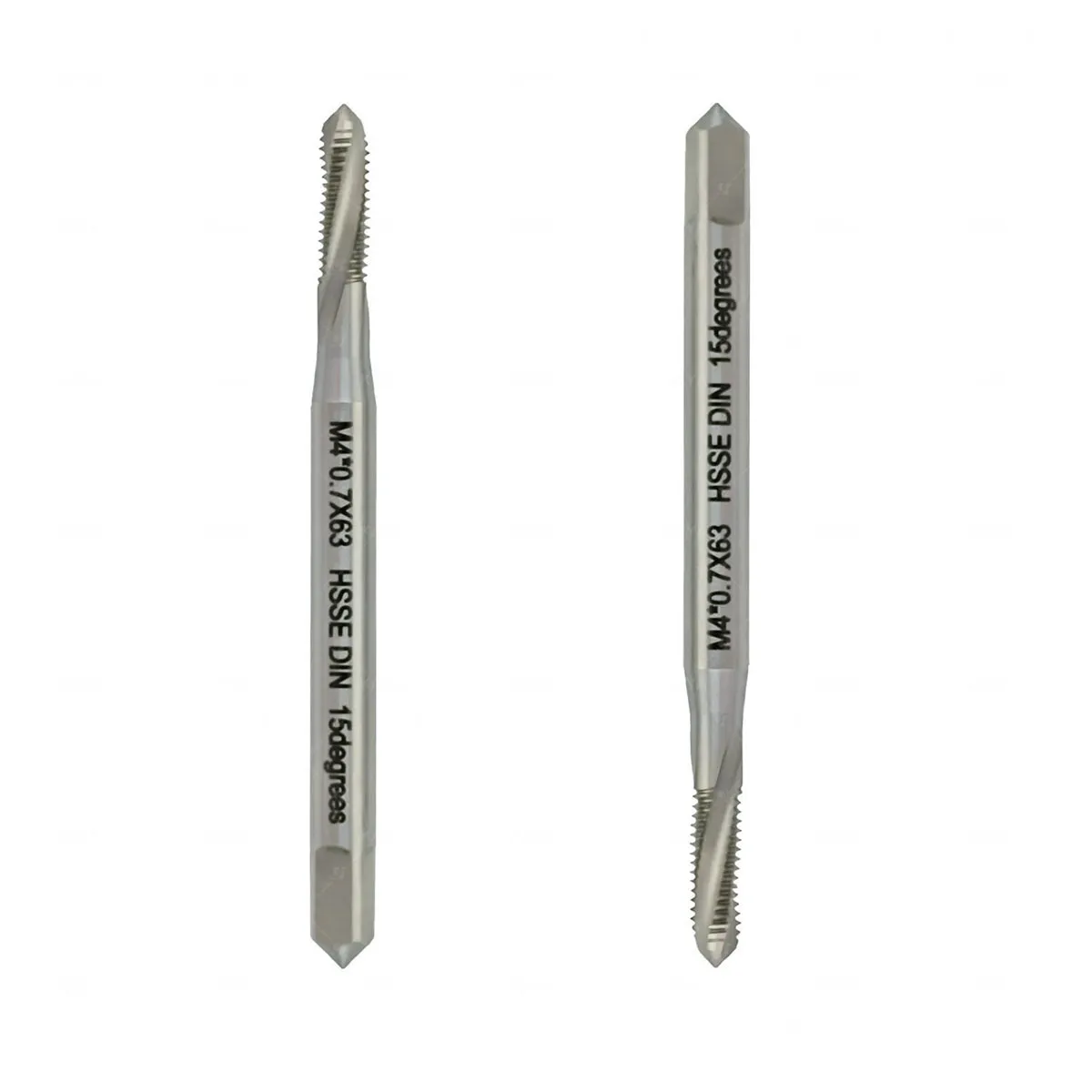

  Hsse CNC Machine Spiral Flute Tap M4 для нержавеющей стали
• Подготовка кромки: Легко заточите режущую кромку новых сверл с помощью масляного камня под указанным углом (см. диаграмму) перед использованием — это может уменьшить образование заусенцев более чем на 30%.

2. Оптимальные комбинации скорости и подачи

• Общая формула:
  • Частота вращения шпинделя (об/мин) для стали = Диаметр сверла (мм) × 20
  • Скорость подачи = Диаметр сверла ÷ 100 (например, для сверла 5 мм, подача = 0,05 мм/об)
• Особый случай: Для сверления тонких листов увеличьте скорость на 20% и уменьшите скорость подачи на 50%.

3. Трюк с задней пластиной

• Укладка задней пластины из твердой древесины или алюминия (≥3 мм) под заготовку эффективно предотвращает образование заусенцев при выходе.

  Диагностика и коррекция отклонений диаметра отверстия

  1. Пятишаговый диагностический метод

  • Проверьте износ сверла: Замените, если износ рабочей кромки превышает 0,2 мм (проверить с увеличением 20x).
  • Проверьте стабильность зажима: Отрегулируйте, если радиальная биение >0,05 мм (проверьте с помощью индикатора).
  • Оцените точность шпинделя: Если радиальное биение тестовой штанги 300 мм превышает 0,03 мм, требуется ремонт станка.
  • Оцените эффективность охлаждающей жидкости: Поддерживайте концентрацию охлаждающей жидкости 8–10% при обработке чугуна.
  • Оптимизируйте последовательность обработки: Сверлите меньшие отверстия первыми, чтобы минимизировать деформацию при последующих операциях сверления больших отверстий.

  2. Меры корректировки на месте

  • Недостаточно большие отверстия: Используйте алмазное развертку с подачей <0,01 мм/об.
  • Овальность: Применяйте ступенчатое сверление — двухступенчатая обработка с постепенно увеличивающимися диаметрами.

  3. Техники компенсации инструмента

  • Формула компенсации износа:
  • Фактический диаметр отверстия = Номинальный диаметр + (0,02 мм × количество просверленных отверстий)
  • Таблица компенсации термического расширения:

    Материал	Компенсация на каждые 10°C повышения температуры
    Алюминий	+0,005 мм
    Углеродистая сталь	+0,003 мм
    Титан	+0,008 мм

  Рекомендуемые параметры резания для различных материалов

  Тип материала	Тип сверла	Коэффициент скорости	Коэффициент подачи	Метод охлаждения
  Углеродистая сталь	Сверло HSS	×25	×0,04	Непрерывное эмульсионное орошение
  Нержавеющая сталь	Кобальтовое сверло HSS	×18	×0,03	Охлаждающая жидкость на растительном масле
  Алюминиевый сплав	Прямое сверло	×35	×0,08	Охлаждение туманом
  Чугун	Сверло с покрытием TiN	×22	×0,05	Сухая или MQL (минимальное количество смазки)

  • Примечание: Частота вращения шпинделя = Коэффициент скорости × Диаметр сверла (мм).
  • Пример: Для сверла Φ10 мм, сверлящего сталь = 10 × 25 = 250 об/мин.

  Глубокий анализ болевых точек отрасли

  1. Производство малых объемов с высокой номенклатурой

  • Системы быстрозаменяемых приспособлений: Сокращают время настройки до менее 3 минут, улучшая адаптируемость.

  2. Прорывы в сверлении глубоких отверстий

  • Три ключевых фактора для удаления стружки:
    • Отводить каждый 5×D (диаметр сверла) для очистки стружки
    • Использовать высоконапорное внутреннее охлаждение (>7 МПа)
    • Применять индивидуальные конструкции сверл с U-образными пазами
  • Обеспечение прямолинейности отверстия:
    • Предварительное сверление направляющих отверстий с отклонением диаметра <0,01 мм
    • Использование систем сверления глубоких отверстий BTA (Ассоциация бурения и трепанирования)

  3. Модель расчета контроля затрат

  • Формула стоимости за отверстие:
    • (Стоимость сверла ÷ Срок службы инструмента) + Стоимость труда + Стоимость энергии
  • Пример:
    • Предприятие оптимизировало параметры резания и снизило стоимость отверстия на ¥0,17.

  Три совета по обслуживанию сверел для продления срока службы инструмента

  1. Правильная техника повторной заточки

  • Используйте специальные машины для заточки сверл; ограничьте уменьшение длины сверла при заточке до ≤0,5 мм
  • Проведите статическую балансировку после заточки (согласно показанному методу)

  2. Рекомендации по хранению

  • Храните карбидные сверла отдельно, чтобы избежать столкновений с HSS-сверлами
  • Для долгосрочного хранения применяйте масло для предотвращения ржавчины и используйте гофрированные перегородки

  3. Признаки износа

  • Высокий свист при сверлении
  • Стружка становится темно-синей (нормальные цвета: серебристый или бледно-желтый)
  • Время обработки увеличивается более чем на 15% при идентичных параметрах

  Заключение

  Предотвращение дефектов сверления требует системного подхода — подхода, который формирует замкнутую систему обратной связи от свойств материала до динамичных процессов обработки. Обсуждаемые методы пошаговой регулировки параметров, стандарты контроля окружающей среды и умные методы обнаружения помогают преодолеть ограничения традиционной обработки, основанной на опыте. Особое внимание уделено технологиям укрепления кромки, моделям компенсации тепловых деформаций и стратегиям отвода стружки, что позволяет разрабатывать индивидуальные решения для различных материальных систем. Рекомендуется, чтобы предприятия создавали внутренние базы данных процессов, соответствующие международным стандартам, с целью контроля отклонения диаметра отверстия в пределах ±0,01 мм и высоты заусенцев ниже 5 мкм. Это интеграция теоретического анализа и практического опыта, предлагающая воспроизводимый технический путь для удовлетворения растущих требований точности в металлообрабатывающей промышленности.
